ASHRAE 110-2016之AI和AU测试

发布日期:2021-08-05 来源:软旗科技 分类: 技术文章

一、定义



AI(As Installed)安装检测



      是对用户使用前的空载通风柜的测试。测试是在现场实验室进行的,这是一种调试形式。如果你对通风柜进行了AM测试,则可以将其与AI测试结果进行比较,如果性能存在重大差异,则表明建筑物HVAC或实验室通风系统存在问题需要解决。无论原因如何,此测试将验证通风柜的性能是否可接受。一旦通风柜具有可接受的AI测试报告,我们现在知道实验室对用户是安全的。 所有新建实验室都应进行AI测试,以验证整个系统是否按设计运行,并且安全水平可接受。



AU(As Used)使用检测



      是对用户使用中通风柜的测试。测试是在现场实验室进行的,通常在正常设备到位的情况下完成。 假设我们有可接受的AM和AI测试报告,我们现在正在测试用户工作实践对性能的影响。我们经常发现在AU测试中未能达到可接受水平的通风柜是实验室通风系统中发生的变化的结果。 这些系统非常复杂,需要定期维护才能按设计执行。 其他时候,只是可以纠正的操作实践。无论原因如何,此测试将验证通风柜的性能是否可接受。



二、目的



      毫不夸张地说,在连接到实验室通风系统之前,世界上理想的通风柜什么都做不了,只有连上一个好的通风系统,通风柜才能正常安全地运行。通风柜一个重要的部分经常被忽视,那就是用户,用户的合规实践操作会影响通风柜的正常运行,如果你还不清楚AI和AU测试的重要性,那么我们来看一组行业内的统计数据:

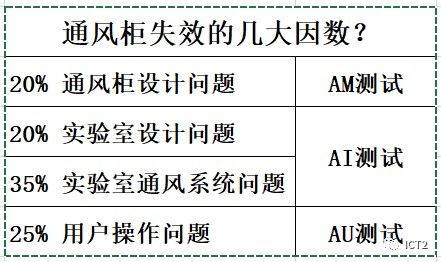

数据来源Chip Albright



      AI和AU的测试是实验室现场检测,因此对用户或者通风柜拥有者来说是最为重要的。




图片来源于Chip Albright

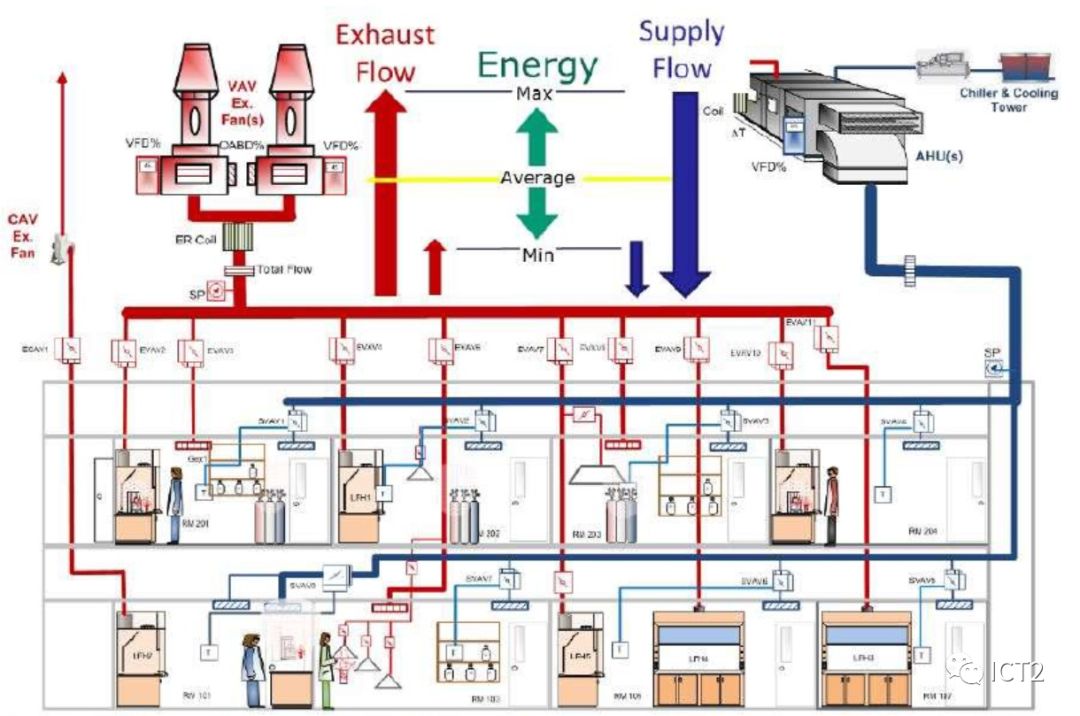

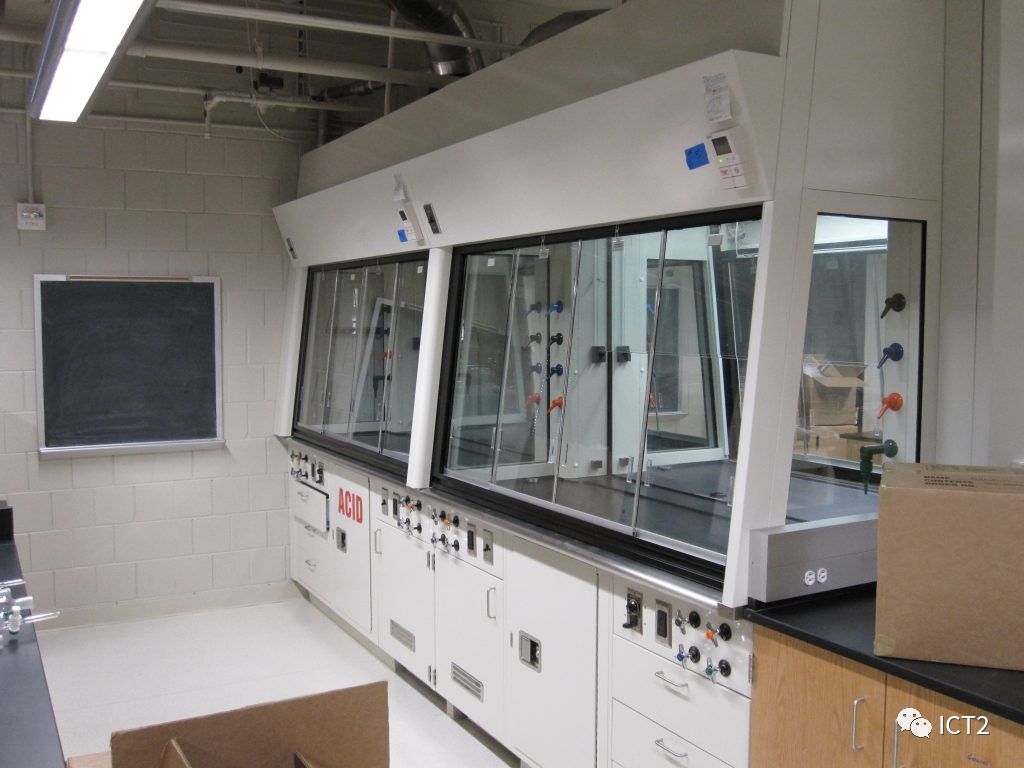

      完整的通风系统,所有的部分正常运行才能保证实验室的安全。



三、重要性



      通风柜主要应用于科研和工业领域,使用者包括科学家,科研人员,学生,企业的科研人员。这些人都是国家最宝贵的资源,一个安全的实验室环境是对保护这些人的健康是至关重要的;而通风柜的正常工作是保证实验室环境的安全重要部分,因此通风柜的AI和AU测试的重要性就不言而喻了。





四、测试



      根据ASHRAE 110-2016的标准,AI和AU测试包含三个类型的测试:面风速测试,烟雾可视化测试和示踪气体测试。其中烟雾可视化测试和示踪气体测试,AI和AM测试是一致的,详细测试参考阅读上一期文章“ASHRAE 110-2016 之AM测试”。在AU测试中,需要增加一项烟雾测试:在安装的设备周围释放烟雾进行测试。





1、烟雾可视化测试

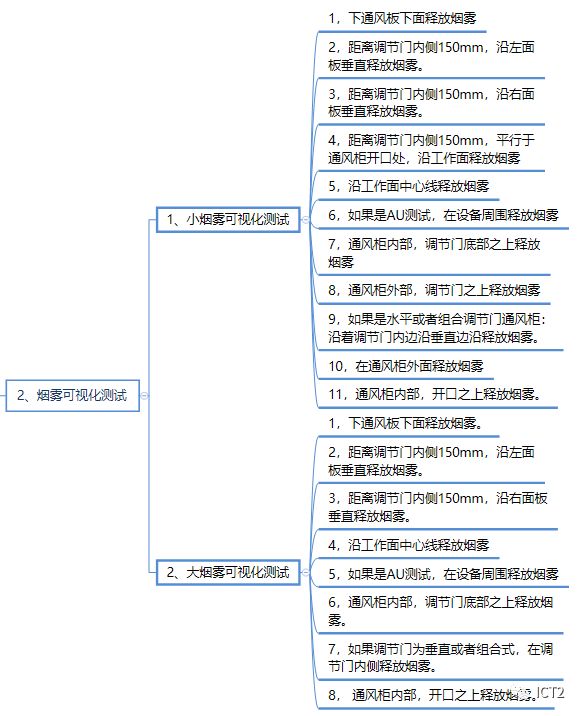

ASHRAE 110-2016 烟雾可视化测试(AM,AI和AU)

烟雾可视化详细介绍可参考ICT2上一期文章:“ASHRAE 110-2016 之AM测试”





2、面风速测试




     AI和AU测试不同于AM测试的是面风速的测试(必要时),AI和AU测试比AM测试多了VAV面风速控制测试和VAV响应时间测试,Variable-Air-Volume(VAV)意为可变风量,面风速会随着拉门高度的变化而改变,这个测试只针对VAV通风柜,所以说是必要时,但实际上现在大部分用的都是这个类型的通风柜。面风速测试详细介绍可参考ICT2上一期文章:“ASHRAE 110-2016 之AM测试”。



      下面主要介绍VAV面风速控制测试和VAV响应时间测试。



ASHRAE110-2016 面风速测试(AM,AI和AU)



A、VAV面风速控制测试

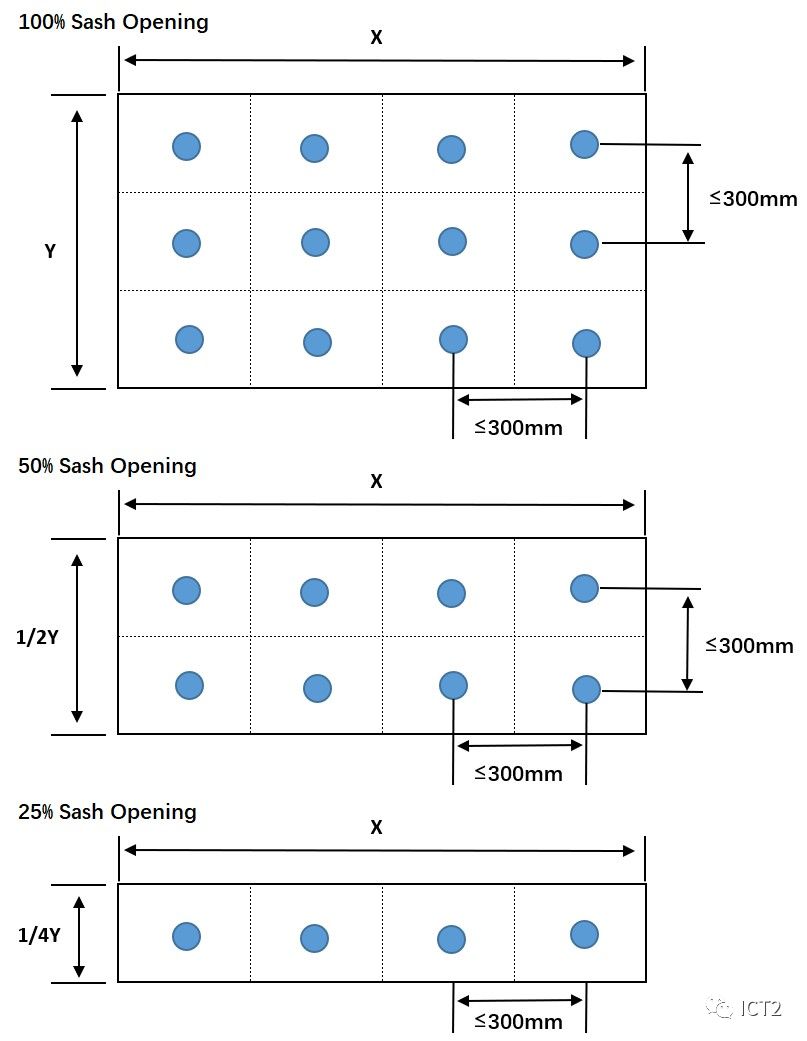

      测量不同拉门高度时的面风速:



      a. 25% Sash Opening



      b. 50% Sash Opening



      c. 100% Sash Opening



     100%拉门高度即通风柜设计工作高度。



详细测试参考阅读上一期文章“ASHRAE 110-2016 之AM测试”



B、VAV响应时间测试



      响应时间指从拉门的第1次运动开始测量,变风量系统恢复和保持平均风速或气流速度在平均稳态值的90% - 110%之间的时间



      2.1 将传感器牢固地放置在适当的位置。



      方法A:将风速探头固定在排气管的中心线上。



      方法B:使用图6.2中所示的配置B1或B2,将风速探头安装在安全支架中,探头位于挡板开口的底部



      2.2 关闭拉门并记录实验室通风柜面风速的读数



      2.3 使用数据记录器以每秒一次读取的速率开始记录



      2.4 30秒后,以约1.5英尺/秒(0.5米/秒)的速度将拉门从关闭位置打开至设计高度。记录对应的拉门打开时间。



      2.5 60秒后,以约1.5英尺/秒(0.5米/秒)的速度关闭拉门。



      2.6 重复打开和关闭拉门三次。



      2.7 在拉门开始移动后,确定响应速度和达到稳定状态所需的 时间(以秒为单位),并评估低响应的可重复性。

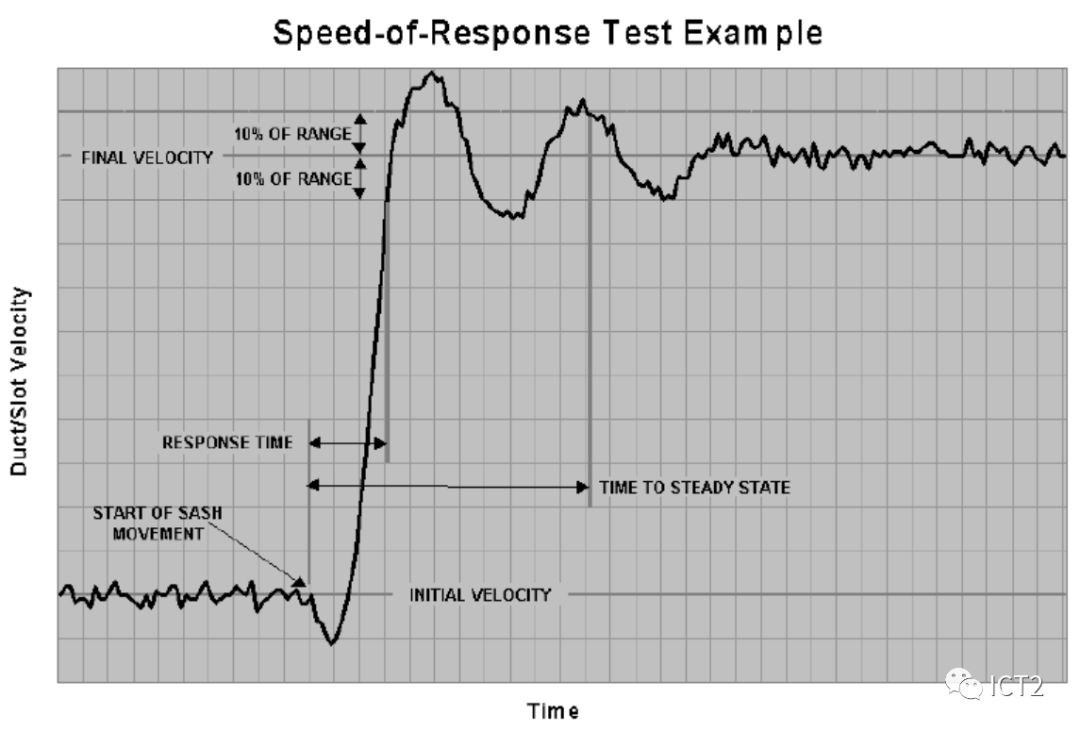

VAV 响应时间测试图谱---图片来源于ASHRAE 110-2016

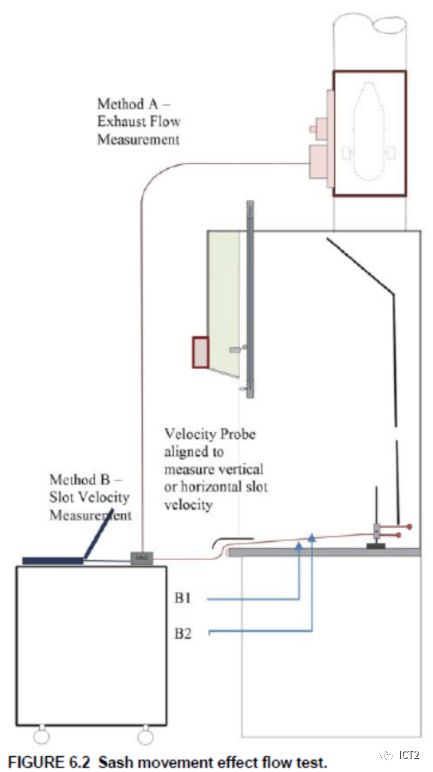

VAV 响应时间测试布置---图片来源于ASHRAE 110-2016



3、示踪气体测试


面风速测试详细介绍可参考ICT2上一期文章:“ASHRAE 110-2016 之AM测试”



五、实践操作案例




      我们可以看到右边的就是一个很好的布置设计。

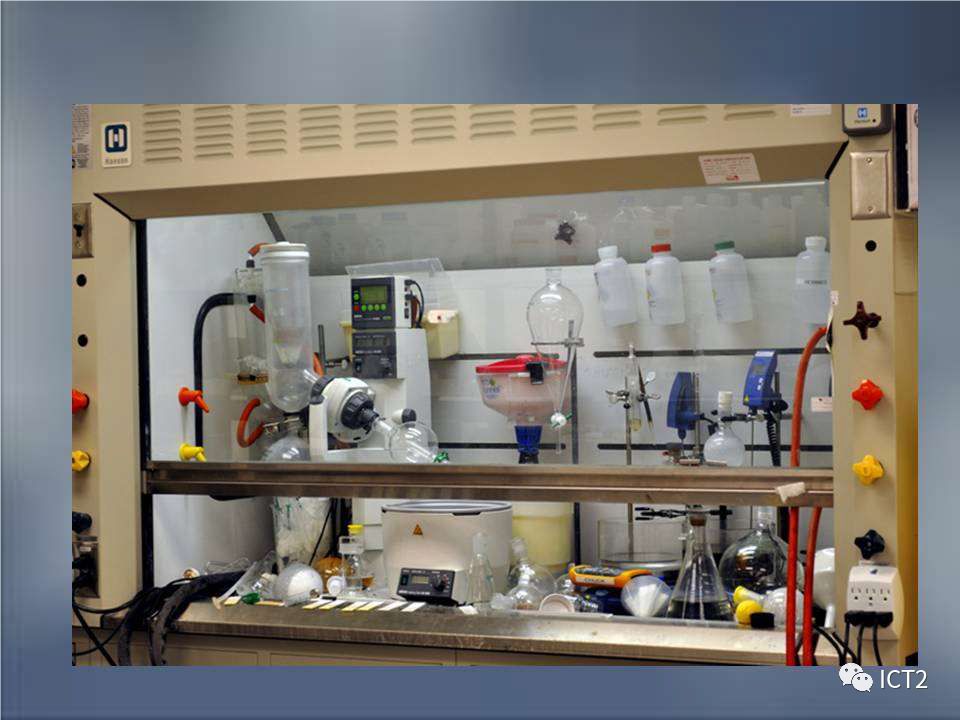

      这个通风柜几乎不可能安全地工作。



图片来源于Chip Albright

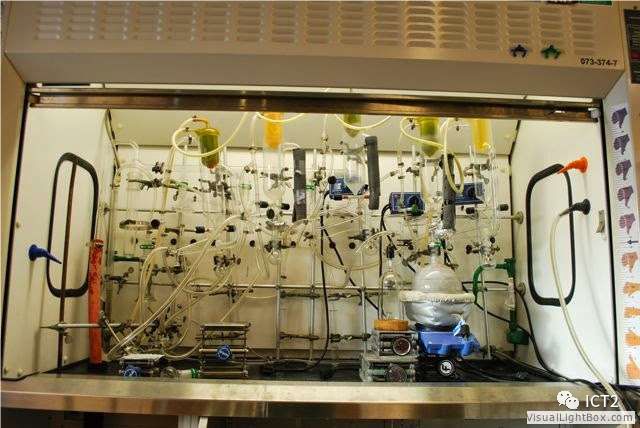

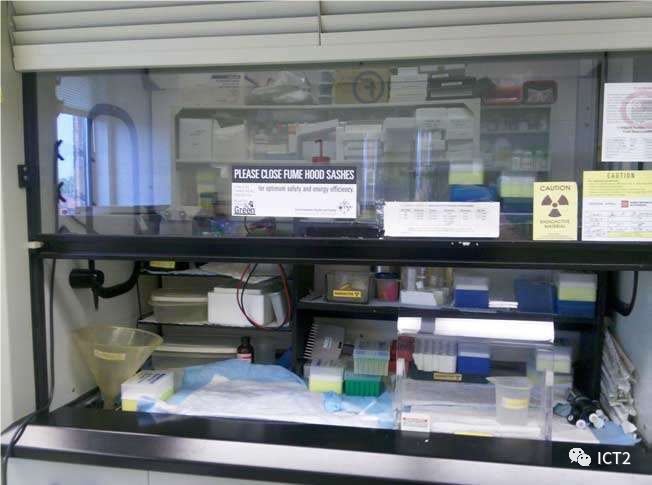

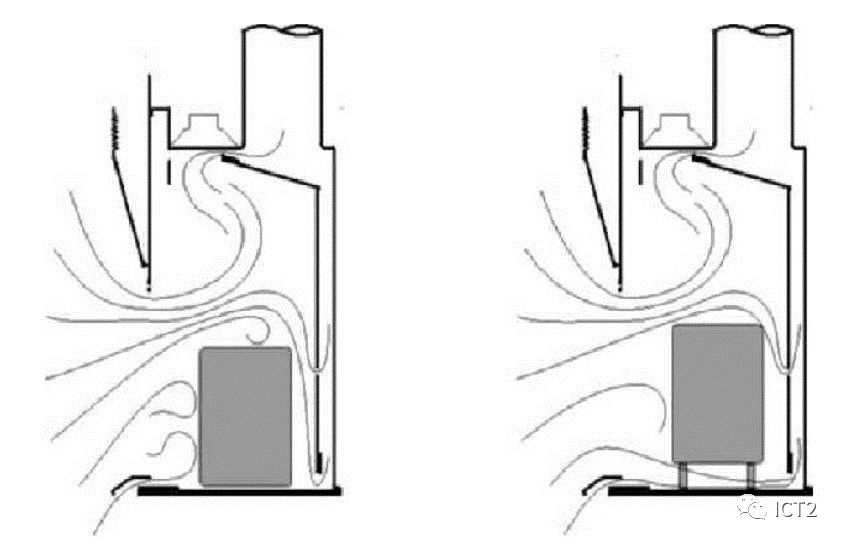

      这个完全是一个存储柜。




图片来源于Chip Albright



      这个设置看起来很复杂,实际上是一个很好的设置。




图片来源于Chip Albright



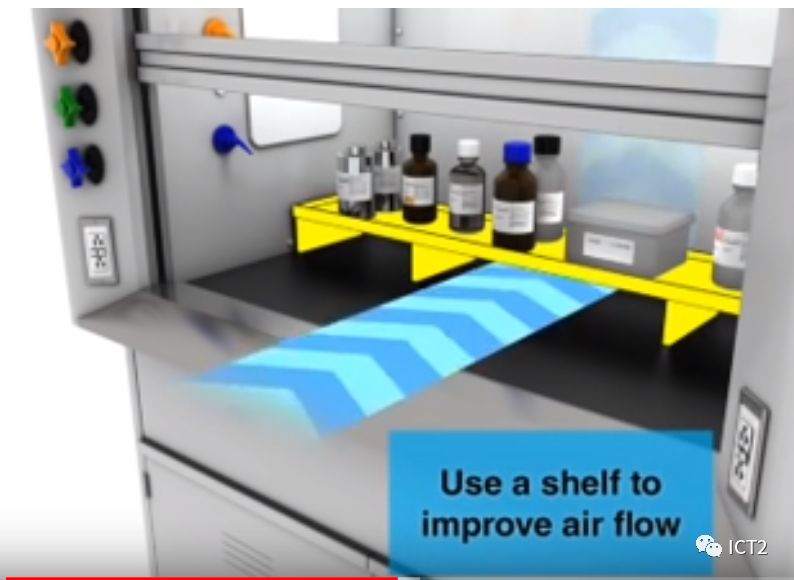

      这同样也是一个很好的设置。




图片来源于Chip Albright



      看到这里,你觉得你的通风柜还是安全的吗?
